Jak zaprojektować nawadnianie ogrodu krok po kroku

Dobry projekt nawadniania odpowiada na trzy pytania: ile wody mam do dyspozycji, ile jej potrzebuje każda część ogrodu i jak ją tam doprowadzić. Ten poradnik pokazuje całą metodę projektowania i kończy się pełnym przykładem obliczeniowym dla ogrodu 500 m². Kto woli oddać projekt fachowcom, znajdzie więcej na stronie projektowanie systemów nawadniania.

Narzędzie: chcesz zobaczyć, jak to wygląda w Twoim ogrodzie? Skorzystaj z darmowego programu do projektowania nawadniania: narysujesz ogród i dostaniesz zraszacze, sekcje, listę materiałów oraz orientacyjny koszt.

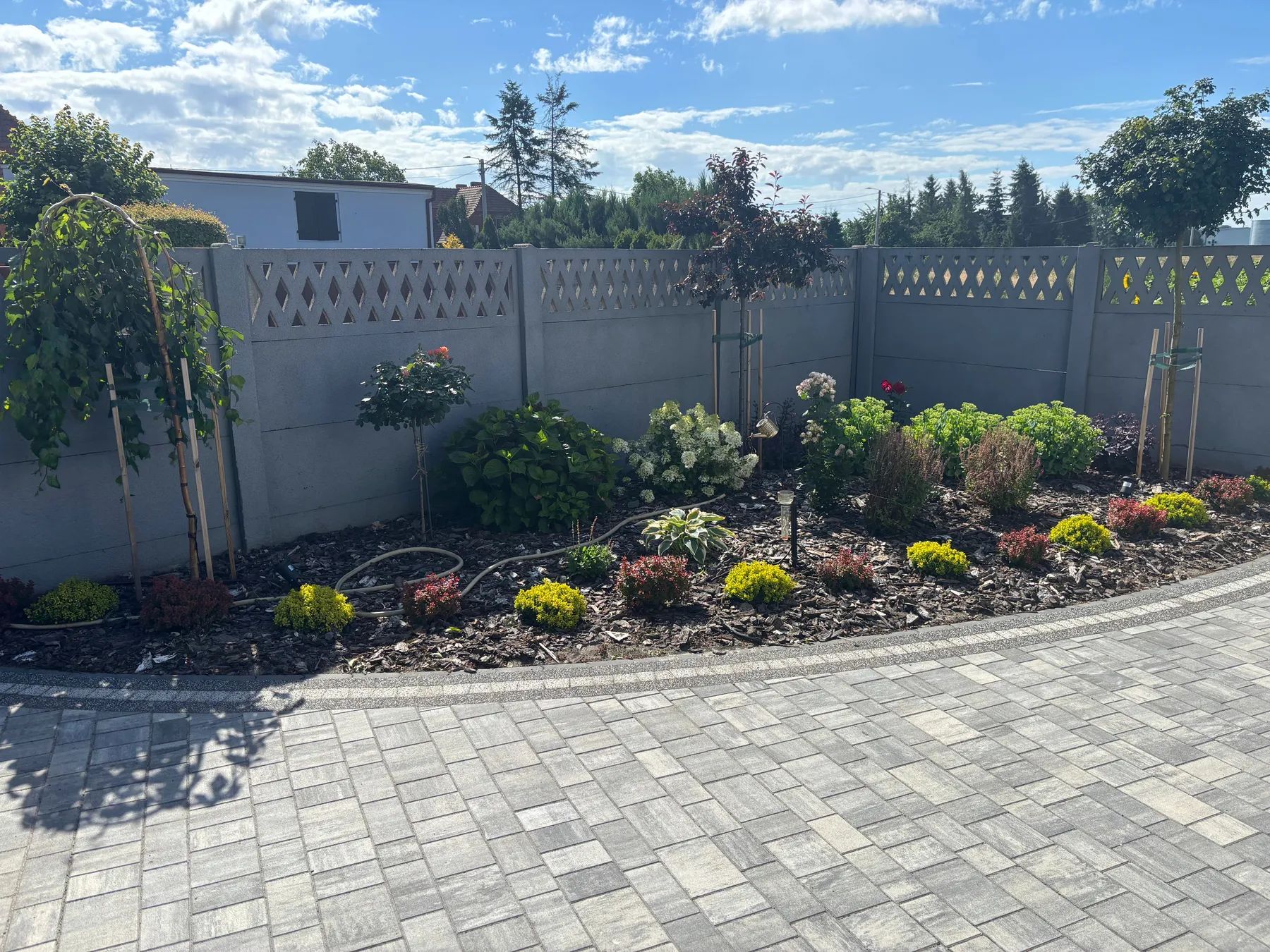

Ogród klienta: rabaty, trawnik i żywopłot mają różne potrzeby wodne, więc projektuje się je jako osobne strefy.

Dlaczego projekt jest tak ważny?

Najczęstsze problemy z nawadnianiem nie wynikają ze złych zraszaczy, tylko z błędnego dopasowania sekcji do wody: za duża sekcja przy słabej wydajności daje słabe, nierówne podlewanie, a za cienka rura gubi ciśnienie. Poprawianie tego po zakopaniu rur jest drogie. Projekt (nawet prosty) kosztuje zwykle kilkaset złotych (rynkowo około 300–1000 zł) i zazwyczaj zwraca się już przy pierwszym uniknięciu poprawki.

Krok 1: Jak zrobić plan ogrodu?

Narysuj ogród w skali 1:100 lub 1:200. Zaznacz:

• granice działki i budynki,
• nawierzchnie, ścieżki, podjazdy (przez nie planuje się przepusty z rury PCV, najlepiej przed ułożeniem nawierzchni),
• trawnik, rabaty, żywopłoty, drzewa,
• spadki terenu i miejsca, gdzie stoi woda,
• punkt poboru wody, jego średnicę i miejsce dla sterownika (suche, z zasilaniem 230 V).

Zaznacz też miejsca, które nie mają być podlewane (tarasy, grządki warzywne z osobnym podlewaniem).

Krok 2: Jak podzielić ogród na strefy?

Przykładowy podział ogrodu na strefy nawadniania.

Strefy wyznaczasz według tego, czego potrzebują rośliny:

Strefa	Sposób nawadniania	Dlaczego osobno
Trawnik w słońcu	zraszacze wynurzalne	duże zapotrzebowanie na wodę
Trawnik w cieniu	zraszacze wynurzalne	mniejsze zapotrzebowanie, inny czas
Rabaty	linia kroplująca lub kroplowniki	woda wprost do korzeni, bez moczenia liści
Żywopłot	linia kroplująca	długie, wąskie pasy
Drzewa i krzewy solitarne	kroplowniki przy pniu	punktowe zapotrzebowanie
Skalniaki	mini linia kroplująca	niskie zapotrzebowanie

Zasady: nie łącz w jednej sekcji różnych typów zraszaczy ani zraszaczy z linią kroplującą. Kształt strefy powinien być możliwie prostokątny, bo łatwiej go równomiernie pokryć.

Krok 3: Jak zmierzyć ciśnienie i wydajność wody?

Ciśnienie mierzysz manometrem zamontowanym na kranie, podczas poboru wody (ciśnienie bez poboru, tzw. statyczne, jest wyższe niż to, które będzie przy pracy zraszaczy). Zakres robocze dla większości zraszaczy to około 2–4 bar, przy wartościach powyżej około 5 bar stosuje się reduktor.

Wydajność mierzysz wiadrem 10 l przy w pełni odkręconym kranie:

Wydajność [l/min] = 600 ÷ czas napełnienia wiadra [s] Przykład: wiadro 10 l napełnione w 15 s → 600 ÷ 15 = 40 l/min (2,4 m³/h).

Powtórz pomiar o różnych porach dnia (rano i wieczorem ciśnienie bywa inne) i weź najniższy wynik. W studni ciśnienie i wydajność wynikają z pompy i spadają z czasem pracy.

Do projektu przyjmij około 75–80% zmierzonej wartości. To zapas na straty i wahania. Z 40 l/min bierzesz więc około 30 l/min.

Wynik poniżej około 20 l/min lub ciśnienie poniżej około 2 bar oznaczają wiele małych sekcji albo konieczność dołożenia pompy ze zbiornikiem. To dobry moment, żeby skonsultować projekt z fachowcem.

Krok 4: Jak dobrać zraszacze i linie kroplujące?

Zraszacze do trawnika

Typ	Zasięg	Opad	Przepływ (przykłady z kart)
Statyczne (spray)	ok. 1,5–5,5 m	ok. 35–45 mm/h	0,1–0,6 m³/h
Dysze rotacyjne o niskim opadzie (np. MP Rotator)	ok. 2,5–10,7 m	ok. 10 mm/h	0,2–1,2 m³/h
Rotory (rotacyjne PGP-klasy)	ok. 5–15 m	ok. 10–15 mm/h	0,07–3,2 m³/h

Zasięgi i przepływy zależą od modelu, dyszy i ciśnienia – zawsze sprawdź tabelę w karcie wybranego zraszacza. Przykład (z kart producentów): zraszacz MP2000 przy około 2,8 bar ma promień około 5,8 m i przepływ około 0,33 m³/h (5,5 l/min) w wersji 360°. Przepływ jest proporcjonalny do kąta: ćwiartka ma około 1/4 przepływu pełnego koła, półkole około 1/2.

Rozmieszczanie (head-to-head)

• Rozstaw ≤ promień zraszacza (czyli około 50–60% średnicy zasięgu).
• Kąty: 90° w narożnikach, 180° przy brzegach, 360° w środku, 270° w narożnikach wklęsłych.
• Zasięgi zraszaczy narysuj cyrklem na planie i sprawdź, czy nie ma dziur ani nadmiernych nakładek.
• W miejscach wietrznych zmniejsz rozstaw.

Matched precipitation (jednakowy opad)

Zraszacze w jednej sekcji muszą mieć zbliżony opad (różnica do około 10%). Dlatego zraszacze 90°, 180° i 360° tego samego modelu dają jednakowy opad (mniejszy kąt, mniejszy przepływ), natomiast zraszacze statyczne i rotacyjne w jednej sekcji powodują, że jedne zalewają, a inne niedolewają.

Linie kroplujące i kroplowniki

• Rabaty i żywopłoty: linia kroplująca 16 mm z emiterami co 30–50 cm, najczęściej 1,6 lub 2,3 l/h na emiter. Rzędy co około 30–40 cm.
• Drzewa i krzewy: kroplowniki punktowe 2–8 l/h, po kilka przy pniu.
• Ciśnienie robocze linii kroplującej: zwykle 0,5–3,5 bar, więc sekcję kroplującą zasila się przez reduktor ciśnienia.
• Filtr: linia kroplująca wymaga filtra dyskowego (około 120 mesh), żeby emitery się nie zatykały.
• Maksymalna długość ciągu zależy od modelu (z kompensacją ciśnienia dłuższa); sprawdź w karcie.

Krok 5: Jak policzyć liczbę sekcji?

1. Zsumuj przepływ wszystkich głowic w strefie (l/min).
2. Podziel przez wydajność projektową (75–80% zmierzonej).
3. Zaokrąglij w górę – otrzymasz minimalną liczbę sekcji.
4. Rozdziel głowice po równo między sekcje i zachowaj jeden typ zraszaczy w sekcji.

Krok 6: Jak obliczyć opad i czas podlewania?

Wzór na opad (dla siatki kwadratowej):

Opad [mm/h] = 1000 × przepływ głowicy [m³/h] ÷ (rozstaw × rozstaw rzędów) [m²]

(dla układu trójkątnego mianownik mnożymy przez 0,866). Czas pracy:

Czas [min] = zapotrzebowanie [mm] ÷ opad [mm/h] × 60

Zapotrzebowanie trawnika to około 20–30 mm tygodniowo w sezonie (wraz z deszczem), czyli średnio około 3–5 mm na dobę w upały. Jedno podlanie dostarcza zwykle 10–15 mm. Wynik z obliczeń sprawdź puszkami (15 minut pracy, porównanie ilości wody w identycznych pojemnikach) i skoryguj harmonogram.

Krok 7: Jak dobrać średnice rur i sprawdzić straty ciśnienia?

Prędkość wody w rurze liczy się z przepływu i średnicy wewnętrznej. Dobre praktyki: trzymaj prędkość do około 1,5 m/s, żeby unikać dużych strat i uderzeń hydraulicznych.

Rura PE (PN6)	Orientacyjny maks. przepływ (ok. 1,5 m/s)
25 mm	ok. 1,9 m³/h (ok. 30 l/min)
32 mm	ok. 3,3 m³/h (ok. 55 l/min)
40 mm	ok. 5,0 m³/h (ok. 85 l/min)
50 mm	ok. 8,0 m³/h (ok. 135 l/min)

Zasady wymiarowania:

• licz od najdalszej głowicy do zaworu, sumując przepływy,
• linia główna zwykle o jeden rozmiar większa niż największa linia boczna,
• do strat tarcia w rurach dolicz spadek na zaworze (rzędu 0,2–0,3 bar), filtrze, wodomierzu i armaturze,
• ciśnienie przy zraszaczu musi mieścić się w zakresie z karty (często około 2,1–2,8 bar). Zbyt niskie skraca zasięg, a zbyt wysokie daje mgłę.

Krok 8: Elektrozawory i sterownik

• Jeden zawór na sekcję (zwykle 1”, cewka 24 V AC).
• Sterownik ma mieć sekcji tyle, ile zaworów plus 1–2 zapasowe. Typowe modele mają 4, 6, 8, 12 lub więcej sekcji.
• Przydatne funkcje: czujnik deszczu, kilka programów, wiele startów dziennie (dla świeżego siewu), Wi-Fi z korektą pogodową.
• Sterownik montujesz w suchym pomieszczeniu z zasilaniem 230 V. Prace przy 230 V wykonuje elektryk.

Krok 9: Źródło wody i zabezpieczenia

• Wodociąg: punkt wpięcia za wodomierzem, zawór odcinający i zabezpieczenie przed przepływem zwrotnym (zawór antyskażeniowy). Wymagania sprawdź u dostawcy wody.
• Studnia: zbadaj wodę (żelazo i mangan zatykają dysze), zastosuj filtry, dobierz pompę do punktu pracy (przepływ i ciśnienie), pamiętaj o spadku wydajności w czasie. Zapytaj o przepisy Prawa wodnego dotyczące poboru.
• Zbiornik na deszczówkę z pompą: dobór pompy jak w studni, z filtracją.

Krok 10: Odwodnienie na zimę

Zaplanuj już w projekcie:

• spadki rur do punktów, gdzie stanie zawór odwadniający,
• zawory odwadniające w najniższych miejscach,
• miejsce przedmuchu (zawór z przyłączem do sprężarki) i opcję przedmuchania sekcja po sekcji.

W Polsce głębokość przemarzania gruntu wynosi około 1 m, a rury nawadniania leżą płycej (25–40 cm), więc woda w instalacji zimą zamarznie. Zobacz poradnik uruchomienie i zabezpieczenie nawadniania przed zimą.

Przykład obliczeniowy: projekt nawadniania ogrodu 500 m²

Przykład pokazuje cały tok obliczeń. Założenia są ilustracyjne: wartości zraszaczy pochodzą z kart producentów, a pomiar wody i ciśnienie są przykładowe.

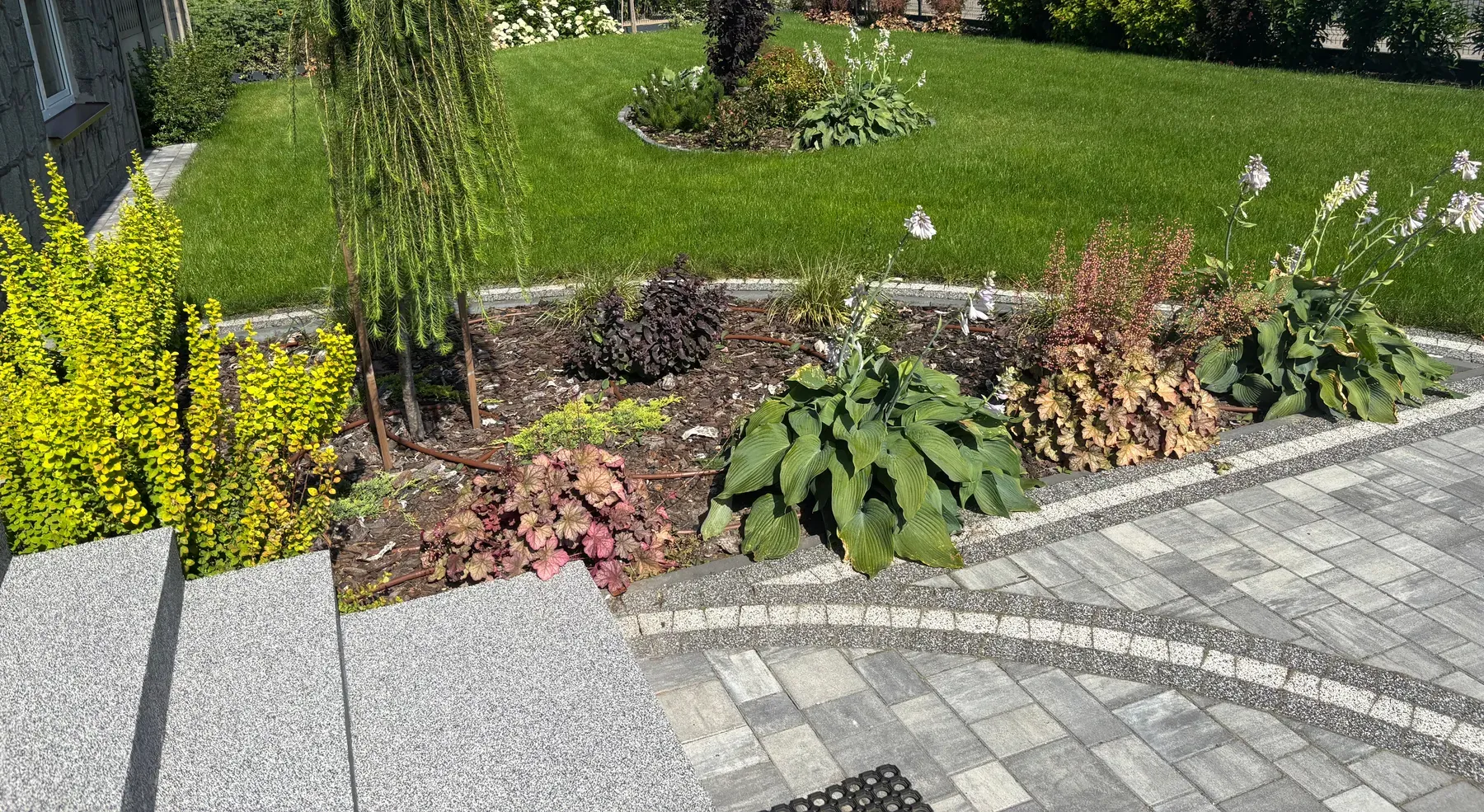

Ogród klienta z trawnikiem i rabatami. Takie połączenie wymaga osobnych sekcji dla trawnika i dla roślin.

Ogród: trawnik 300 m² (15 × 20 m), rabaty 100 m², żywopłot 30 m, 3 drzewa, reszta utwardzona.

Pomiar: wiadro 10 l napełnione w 15 s → 40 l/min. Do projektu: 75% = 30 l/min. Ciśnienie dynamiczne przy kranie: 3,5 bar.

Trawnik (300 m²)

• Zraszacz MP2000, 5,5 l/min w 360° (0,33 m³/h) przy 2,8 bar, rozstaw siatki 5 m.
• Rozmieszczenie: 4 szt. 90° w narożnikach (po 1,375 l/min), 10 szt. 180° przy brzegach (po 2,75 l/min), 6 szt. 360° w środku (po 5,5 l/min).
• Suma: 4 × 1,375 + 10 × 2,75 + 6 × 5,5 = 5,5 + 27,5 + 33 = 66 l/min.
• Liczba sekcji: 66 ÷ 30 = 2,2 → 3 sekcje trawnika po około 22 l/min (20 zraszaczy rozdzielonych między sekcje).
• Opad: 1000 × 0,33 ÷ (5 × 5) = 13,2 mm/h.
• Czas: przy 5 mm na dobę = 5 ÷ 13,2 × 60 ≈ 23 minuty na sekcję. Przy założeniu 25 mm tygodniowo to około 114 minut tygodniowo na sekcję (np. 3 cykle po około 38 minut). Na gruntach piaszczystych dziel na więcej cykli.

Rabaty (100 m²)

• Linia kroplująca 16 mm, emitery 1,6 l/h co 33 cm, rzędy co 40 cm.
• 100 m² ÷ 0,4 m = 250 m linii, czyli 250 ÷ 0,33 ≈ 757 emiterów.
• Przepływ: 757 × 1,6 l/h = 1212 l/h ≈ 20 l/min (mieści się w 30 l/min).
• Opad: 1212 l/h ÷ 100 m² ≈ 12 mm/h. Czas: około 25 minut na 5 mm.
• 1 sekcja.

Żywopłot i drzewa

• 30 m linii z emiterami 2,3 l/h co 33 cm: około 91 emiterów, około 209 l/h.
• 3 drzewa po 4 kroplowniki 8 l/h = 96 l/h.
• Razem około 305 l/h ≈ 5 l/min → 1 sekcja.

Razem: 5 sekcji, czyli sterownik 6-sekcyjny (jedna sekcja zapasu). Dzienny czas pracy to około 2 godziny, start o 5:00.

Rury (przykład)

• Sekcja trawnika 22 l/min w rurze PE 25 mm (średnica wewnętrzna około 21,2 mm): prędkość około 1,04 m/s (poniżej 1,5), strata tarcia około 0,6 bar na 100 m rury.
• Trasa: 15 m PE 32 mm i 35 m PE 25 mm → straty w rurach około 0,23 bar.
• Zawór: około 0,23 bar. Filtr, wodomierz i zawór antyskażeniowy razem (założenie): około 0,5 bar.
• Ciśnienie przy zraszaczu: 3,5 − 0,23 − 0,23 − 0,5 ≈ 2,5 bar. To mniej niż optimum 2,8 bar dla MP2000, ale w dopuszczalnym zakresie. Można zastosować reduktor-regulator ciśnienia w głowicach (np. wersje na 2,1 lub 2,8 bar) albo sprawdzić dokładne tabele dla wybranej dyszy.

Lista materiałów (BOM)

Pozycja	Ilość (przykład)
Zraszacze wynurzalne z dyszami MP2000 (90°, 180°, 360°)	20 szt.
Rura PE 32 mm	ok. 45 mb
Rura PE 25 mm	ok. 150 mb
Linia kroplująca 16 mm (rabaty)	ok. 250 mb
Linia kroplująca (żywopłot)	ok. 30 mb
Kroplowniki 8 l/h dla drzew	12 szt.
Elektrozawory 1” w skrzynce	5 szt.
Filtr dyskowy 120 mesh + reduktor do sekcji kroplujących	1 kpl.
Czujnik deszczu	1 szt.
Sterownik 6-sekcyjny (Wi-Fi)	1 szt.
Zawór odcinający i antyskażeniowy	1 kpl.
Zawory odwadniające i zestaw do przedmuchu	wg planu
Przewód sterowniczy (7 żył), złączki, konektory	wg planu
Zapas rury	10–20%

Orientacyjny koszt tego systemu pod klucz opisujemy w poradniku ile kosztuje nawadnianie ogrodu.

Narzędzia do projektowania

Producenci (Hunter, Rain Bird, Gardena) udostępniają kalkulatory i przewodniki projektowe, a sterowniki Wi-Fi dobierają czas do pogody. Aplikacje do planowania ogrodu pomagają narysować plan, ale zwykle nie liczą hydrauliki. Przy większych ogrodach i studniach warto zlecić projekt – więcej w projektowaniu systemów nawadniania.

Najczęstsze błędy projektowe

1. Brak planu na papierze, a potem przekopywanie.
2. Przyjęcie 100% zmierzonej wydajności zamiast 75–80%.
3. Za duża sekcja na słabym źródle.
4. Za cienka rura (np. PE 25 mm tam, gdzie potrzebna jest 32 mm).
5. Mieszanie typów zraszaczy lub zraszaczy z linią kroplującą w jednej sekcji.
6. Za duży rozstaw (>60% średnicy) lub ignorowanie wiatru.
7. Brak filtra na linii kroplującej.
8. Za wysokie ciśnienie (mgła) lub za niskie (brak zasięgu).
9. Brak spadków i zaworów odwadniających, więc zimą pękają rury.
10. Zakopanie rur przed testem szczelności.
